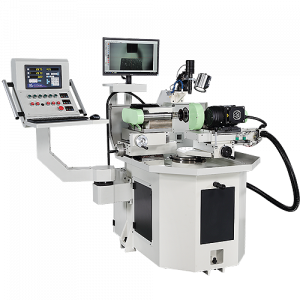

鑽石CBN砂輪成型修整機 GF-500
GF-500是一台基本款式的砂輪修整機，與GF-250不同之處在於修整砂輪尺寸較大，可以滿足鑽石砂輪修磨和成型的需求，容易上手且擁有高精度的機型。
使用標準版量測軟體搭配德國進口鏡頭，再加上使用光學尺使加工精度更加精準。
產品規格
被修砂輪軸
GF-500 被修砂輪軸
| 砂輪主軸錐度 | BT50(依照客戶配置) |
| 砂輪最大直徑 | Ø500mm |
| 砂輪最小直徑 | Ø150mm |
| 砂輪旋轉速度 | 200-2000RPM |
| 砂輪馬達 | 3HP(2.2kw) |
| 砂輪左右行程 | 200mm(手動) |
| 砂輪前後行程 | 280mm(手動) |
修整砂輪軸
| 修整砂輪最大尺寸 | Ø200 x 13T x 31.75H mm |
| 砂輪旋轉速度 | 200-2000RPM |
| 砂輪馬達 | 2HP(1.5kw) |
| 砂輪前進方向 | 120mm(手動) |
| 砂輪搖擺軸 | 120mm(自動) |
| 砂輪旋轉角度 | ±90° |
機械規格
| 占地面積(mm) | 2100x1300x1900 |
| 機器重量(KGS) | 1650 |
★本公司對產品隨時在進行研究改進，絕對保有隨時更改設計、規格、尺寸及機械結構之權利。
應用範例
相關配件
| 標準配件 | 特殊配件 |
|---|---|
| 1.半罩式護罩 | 1.全罩鈑金 |
| 2.光學尺(解析度5μ) | 2.各式廠牌轉接桿 |
| 3.標準工具及工具箱 | 3.專業版量測軟體&遠心鏡頭 |
| 4.標準版量測軟體 | 4.砂輪左右行程加大(200MM) |
| 5.吸塵機 | 5.變壓器 |
| 6.工作燈 | 6.雙用水機&吸塵 |
| 7.基礎墊塊和調整螺絲 | |
| 8.修整砂輪法蘭 | |
| 9.24吋螢幕 |
證書資訊
機械指令 2006/42/EC
電磁相容性指令 2014/30/EU
